RS Serisi Web Tension Load Cell; baskı, laminasyon, kaplama ve paketleme gibi çeşitli web işleme uygulamalarında hassas gerginlik ölçümü için özel olarak tasarlanmıştır. Bu sensörler, süreç stabilitesi ve malzeme bütünlüğü için temel olan istikrarlı web gerginliğinin korunmasına yardımcı olur.
RS serisi beş model tipinden oluşmaktadır: RS1, RS2, RS3, RS4 ve RS5. Lütfen RS4 modelinin üretimden kaldırıldığını ve artık ürün gamımızın bir parçası olmadığını unutmayın.
Tüm RS yük hücreleri; yüksek hassasiyet, sağlam mekanik yapı ve farklı web hattı düzenlerine kolay entegrasyon sağlayacak şekilde tasarlanmıştır.
RS Serisi Web Tension Load Cell, sürekli işlenen malzemelerdeki (web veya tabaka) gerginliği hassas bir şekilde ölçerek çalışır. Hassas gerginlik ölçümü; süreç boyunca tutarlı gerginlik seviyelerini koruyarak istikrarlı üretimi sağlar, malzeme hasarını önler ve genel ürün kalitesini artırır.

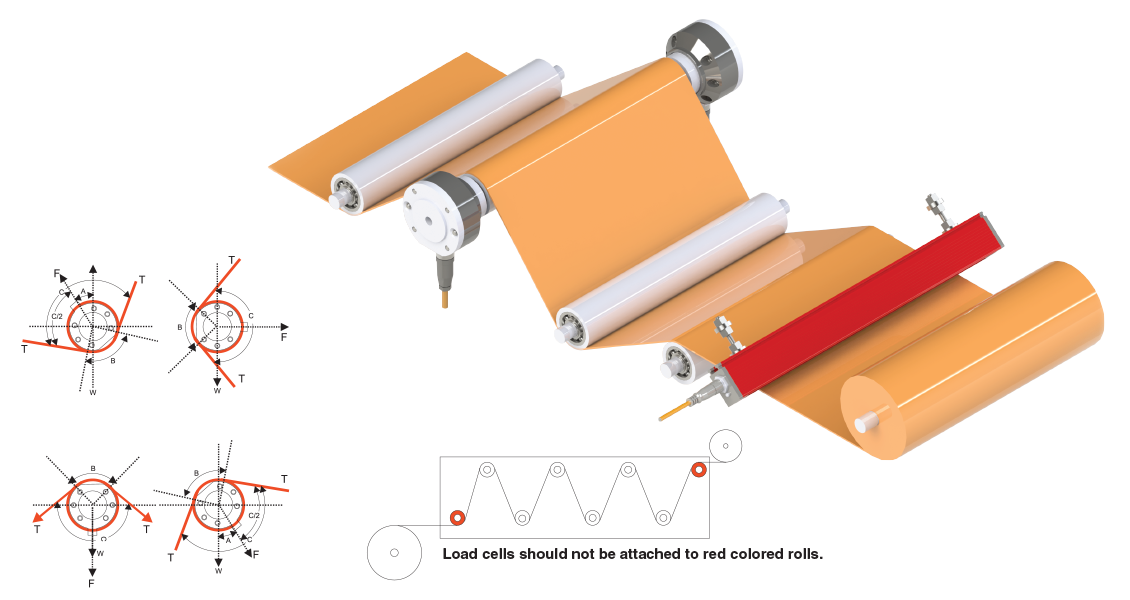

RS Yük Hücreleri, malzemenin üzerinden geçtiği bir merdaneye (roller) uygulanan kuvveti algılayarak gerginliği ölçer. Bu merdane, yük hücresi gövdesine ya doğrudan kenetlenir (RS2 ve RS5) ya da rulman yataklı olarak (RS1 ve RS3) monte edilir. Malzeme gerginlik uyguladıkça, yük hücresi bu mekanik kuvveti uygulanan gerginlikle orantılı bir elektrik sinyaline dönüştürür. Bu elektriksel çıktı daha sonra kontrol sistemleri tarafından işlenerek motorları ayarlar ve istenen gerginlik seviyesini korur.
Tekli veya Çiftli Montaj: Hem tekli (100 mm'den dar web hatları) hem de çift yük hücreli konfigürasyonlar (geniş web hatları) için uygundur. Çiftli kurulumlar, daha geniş uygulamalarda daha yüksek hassasiyet sunar.

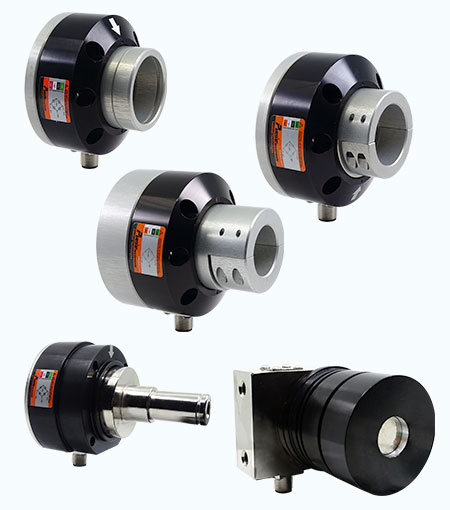

RS Serisi Yük Hücreleri; RS1, RS2, RS3 ve RS5 olmak üzere dört ana modelde kategorize edilmiştir. Her model, belirli web gerginlik uygulamalarına göre uyarlanmış benzersiz tasarım özellikleri ve avantajlar sunar.

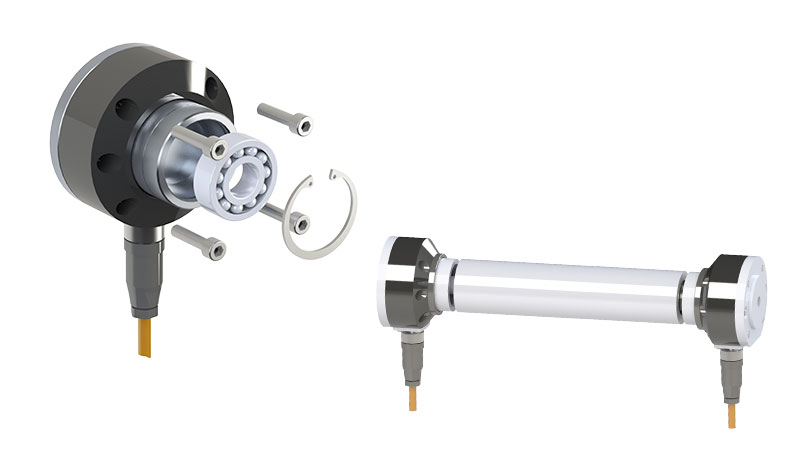

RS1 ve RS3 modelleri, pürüzsüz ve hassas gerginlik ölçümünü kolaylaştıran dahili rulmanların entegre edildiği "rulmanlı tip" bir tasarıma sahiptir. Temel özellikler şunlardır:

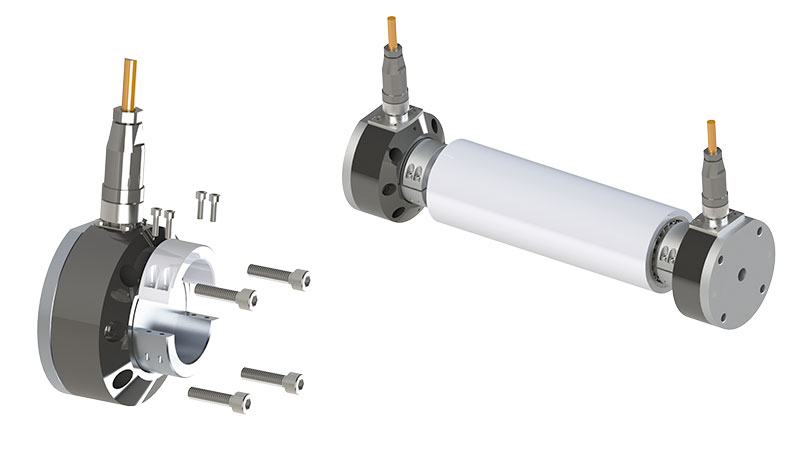

RS2 ve RS5 modelleri, web gerginlik sistemlerinde kurulum kolaylığı ve esneklik sağlayan "kenetlemeli tip" bir tasarıma sahiptir:

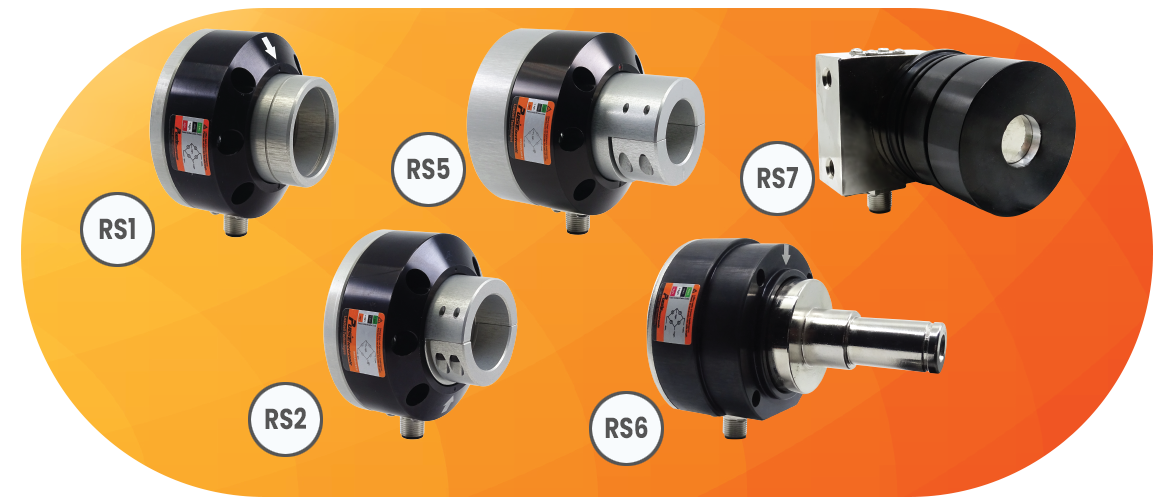

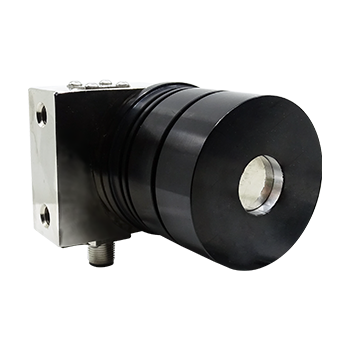

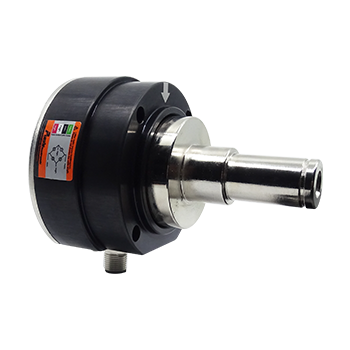

Puls Elektronik olarak, sadece RS1, RS2, RS3 ve RS5 gibi standart modeller sunmakla kalmıyoruz. Özel ihtiyaçlarınız için, uygulamaya özgü performans sunan özel tasarım RS6 ve RS7 modellerimizi de sağlıyoruz.
Daha farklı bir çözüme mi ihtiyacınız var? Boyutlardan montaj tipine ve yük kapasitesine kadar, tam olarak gereksinimlerinizi karşılayacak tamamen özelleştirilmiş bir "RS-X" modeli tasarlayabiliriz. Puls'tan beklediğiniz hassasiyet ve güvenilirlikle, sisteminize kusursuz uyum sağlayan bir çözüm geliştirmek için ekibimizle birlikte çalışın.
RS Serisi Web Tansiyon Yük Hücreleri (Loadcell), çeşitli endüstriyel uygulamalarda hassas ve güvenilir gerginlik kontrolü sağlamak için ileri mühendisliği sağlam yapı ile birleştirir.
Yüksek Hassasiyet ve Güvenilirlik
Tutarlı ürün kalitesi sağlayarak hassas gerginlik ölçümleri için tasarlanmıştır.
Sağlam iç yapısı sayesinde sapmaları önler ve ölçüm kararlılığını korur.
Çok Yönlü Montaj Seçenekleri
Çift taraflı kurulumlar için Rulman tipi (RS1 ve RS3) veya tek/çift taraflı kurulumlara uygun Kelepçe tipi (RS2 ve RS5) olarak mevcuttur.
Farklı web genişlikleri ve endüstriyel kurulumlar için idealdir.
Sağlam Endüstriyel Tasarım
Zorlu endüstriyel ortamlara dayanacak şekilde dayanıklı malzemelerden üretilmiştir.
Sızdırmaz bileşenler toz, nem ve mekanik strese karşı koruma sağlayarak uzun operasyonel ömür sunar.
Kolay Kurulum ve Entegrasyon
Net bir şekilde belirtilen kuvvet yönü, hatalasız ve kolay kurulum sağlar.
Standart web işleme ekipmanlarıyla tam uyumludur, mevcut hatlara sorunsuz entegrasyonu kolaylaştırır.
Düşük Bakım Gereksinimi
Rulmanlı modellerdeki oynak rulmanlar mekanik aşınmayı minimuma indirir.
Kelepçe tipi modeller, minimum ayar gereksinimi ile istikrarlı performans sunar.
Kapsamlı Teknik Dokümantasyon
Doğru kurulum ve çalışmayı desteklemek için detaylı çizimler ve teknik özellikler mevcuttur.
Entegrasyon süreçlerini hızlandırmak için boyut verilerine ve kurulum kılavuzlarına kolay erişim sağlanır.
İstikrarlı ve Hassas Gerginlik Kontrolü
Esnek Montaj Seçenekleri
Endüstriyel Dayanıklılık İçin Tasarlandı
Kolay Entegrasyon ve Kurulum
Düşük Bakım, Yüksek Güvenilirlik
Kapsamlı Teknik Destek
| Hassasiyet Sınıfı | 0,50% |
| Maksimum Kapasite | 25 ,50 ,100, 150 kg |
| Nominal Çıkış | 2 mV/V |
| Sıfır Dengesi | <± 1 % |
| Kompanze Sıcaklık Aralığı | -10/+40 °C |
| Güvenli Sıcaklık Aralığı | -30/+70 °C |
| Güvenli Aşırı Yükleme | EL 150 % °C |
| Kırılma Yükü | Ed 300 % °C |
| Besleme Gerilimi | 5-15 V. |
| Giriş Direnci | RLC 395±30Ω |
| Çıkış Direnci | RO 350±3Ω |
| Yalıtım Direnci | Ris >1000 MΩ |
| Yük Hücresi Gövdesi | Eloksallı Alüminyum Alaşım |
| Çevresel Koruma | IP40 |
PULS ELEKTRONİK, müşterilerine tam teknik destek sağlar.
Yedek parçalar; benzersiz kodları ve açıklamalarıyla birlikte, detaylı kılavuzlardan kolayca seçilebilir.
Puls Elektronik, ERP sistemleri aracılığıyla izlenen süreçlerin ve yedek parçaların tam izlenebilirliğini sağlayarak, sorunsuz yönetim ve kontrol sunar.
Puls Elektronik'te; kurulum, eğitim, yedek parça temini ve bakım hizmetleri dahil olmak üzere RS Serisi Web Tension Load Cell için kapsamlı satış sonrası destek sağlıyoruz. Uzman ekibimiz, optimum ürün performansını sağlamak için her adımda yanınızdadır.
En yaygın sorunlarınız ve çözümleri için doğru yerdesiniz! Farklı sorunlarınız için uzman ekibimizle e-posta adresimiz üzerinden iletişime geçebilirsiniz:
satis[at]puls.com.tr
Yük hücresi, mekanik kuvveti elektrik sinyaline dönüştüren bir dönüştürücüdür. Doğru ve güvenilir veri sağlamak amacıyla tartım sistemlerinde ve kuvvet ölçümü uygulamalarında yaygın olarak kullanılır.
Yük hücreleri, gerinim ölçer (strain gauge) prensibine göre çalışır. Bir kuvvet uygulandığında, strain gauge'ler deforme olur ve bu da elektriksel dirençte bir değişikliğe neden olur. Bu değişiklik ölçülür ve uygulanan kuvvetle orantılı bir elektrik sinyaline dönüştürülür.
Yaygın türler şunları içerir:
Temel dikkat edilmesi gerekenler şunlardır:
Bir Web Tension Load Cell; kağıt, film veya tekstil gibi malzemelerin işleme ekipmanlarından geçerken oluşan gerginliğini ölçmek için tasarlanmıştır. Hassas gerginlik ölçümü, ürün kalitesini sağlar ve malzeme hasarını önler
Web gerginlik yük hücreleri, sürekli işleme hatlarındaki dinamik kuvvetleri yönetmek için özel olarak tasarlanmıştır. Genellikle gerginlikteki hafif değişimleri tespit etmek için özelleşmiş montaj seçeneklerine ve artırılmış hassasiyete sahiptirler.
Aşağıdaki gibi endüstrilerde yaygın olarak kullanılırlar:
Doğru kurulum çok önemlidir:
Düzenli bakım şunları içerir:
Evet, birçok Web Tension Load Cell mevcut kontrol sistemleriyle kolay entegrasyon için tasarlanmıştır ve belirli uygulama gereksinimlerine uyacak şekilde özelleştirilebilir.
Doğru kurulum; maksimum ölçüm hassasiyeti ve güvenilirlik sağlar, yük hücresinin ömrünü uzatır, duruş sürelerini ve bakım maliyetlerini en aza indirir
Doğru gerginlik ölçümü sağlamak ve hasarı önlemek için kuvvet yönü, yük hücresinin işaretlerine göre doğru şekilde hizalanmalıdır.
Evet, geniş web uygulamaları için çift yük hücreli konfigürasyon şiddetle tavsiye edilir. Bu, dengeli bir gerginlik ölçümü ve daha yüksek hassasiyet sağlar.
Kuvvetin dikey olarak uygulanması, gerginlik yönünü yerçekimiyle hizalayarak açısal kuvvetlerin neden olduğu ölçüm hatalarını en aza indirir ve optimum hassasiyet sağlar.
Mekanik stresi, hatalı okumaları ve yük hücresinin zamanından önce arızalanmasını önlemek için kenetlemelerin ve rulmanların doğru hizalanması ve güvenli bir şekilde sabitlenmesi esastır.
Geniş web uygulamalarında tek bir yük hücresi kullanılması yetersiz destekle sonuçlanabilir; bu durum hatalı gerginlik ölçümüne, dengesiz aşınmaya ve potansiyel sistem arızalarına yol açar.
Yanlış hizalanmış kuvvet yönleri hatalı okumalara neden olur, sistem verimliliğini düşürür ve yük hücresinde kalıcı hasara yol açabilir.
Dikey olmayan kuvvet uygulaması, doğru gerginlik algılamasına müdahale eden açısal kuvvetler nedeniyle ölçüm hassasiyetini düşürür ve güvenilir olmayan verilerle sonuçlanır.
Yetersiz sabitleme dengesizliğe ve hatalı ölçümlere yol açarken, aşırı sıkı sabitleme mekanik strese ve sinyallerin bozulmasına neden olarak yük hücresi performansını olumsuz etkiler.
Gerginlik yük hücreleri, kritik süreçlerde hassasiyet ve güvenilirlik sağlayarak birden fazla endüstride temel bir araç haline gelmiştir. Paketleme endüstrisinde gerginlik yük hücreleri, istikrarlı malzeme gerginliğinin korunmasına yardımcı olarak ürün kalitesini artırır ve israfı azaltır. Baskı endüstrisi, yüksek kaliteli çıktı ve minimum duruş süresi için hayati önem taşıyan homojen gerginliği elde etmek için bu sensörlere güvenir.
Tekstilde gerginlik yük hücreleri; dokuma ve sarma sırasında iplik gerginliğini doğru bir şekilde kontrol ederek kumaş bütünlüğünü ve tutarlılığını sağlar. Benzer şekilde kağıt üretiminde, web gerginliğini sürekli izleyerek kopma ve yırtılmaları önlerler. Kablo sektöründe gerginlik yük hücreleri; hassas gerginlik kontrolünü sürdürmede, kablo tekdüzeliğini sağlamada ve üretim sırasında deformasyonu önlemede kritik bir rol oynar. Adaptasyon yetenekleri, gerginlik yük hücrelerini istikrarlı gerginliğin kritik olduğu her türlü endüstriyel ortamda vazgeçilmez kılar.
Gerginlik yük hücreleri, gerilme kuvvetlerinin hassas ölçüm ve kontrolünü gerektiren uygulamalarda önemli avantajlar sunar. Temel faydalarından biri, endüstrilerin optimum gerginlik seviyelerini korumasına olanak tanıyan olağanüstü hassasiyetleridir; böylece maliyetli üretim hatalarını ve malzeme hasarlarını önlerler.
Ek olarak, bu yük hücreleri sağlam bir yapıya sahiptir; bu da onları zorlu endüstriyel ortamlar için uygun hale getirerek minimum bakımla uzun vadeli güvenilirlik sağlar. Bir diğer avantajı ise entegrasyon kolaylığıdır; gerginlik yük hücreleri mevcut makine ve kontrol sistemlerine sorunsuz bir şekilde bağlanabilir, bu da üretim süreçlerinde verimli güncellemeler yapılmasına olanak tanır. Genel olarak bu avantajlar; üreticiler için artan verimlilik, gelişmiş kalite kontrolü ve önemli maliyet tasarrufu anlamına gelir.
Puls Elektronik müşterilerine sadece makine ve sistemler değil, aynı zamanda “Çözüm Mühendisliği” de sunmaktadır.
